Инструкция DESIGN

Инструкция DESIGN - изменение дизайна формы.

Синтаксис

Синтаксис представляет собой вложенные друг в друга блоки инструкций дизайна. Внешний блок, начинающийся с ключевого слова DESIGN, определяет форму, дизайн которой будет изменяться:

DESIGN formName [caption] [CUSTOM] {
    designStatement1
    ...
    designStatementN
}

Каждый designStatement описывает одну инструкцию дизайна. Инструкции дизайна бывают следующих типов:

NEW name [insertPos] [{...}];
MOVE selector [insertPos] [{...}];
selector [{...}];
REMOVE selector;
propertyName = value;

Первые три инструкции: создание (NEW), перемещение (MOVE) и редактирование могут в свою очередь содержать вложенные блоки инструкций дизайна. Инструкции дизайна удаление (REMOVE) и изменение значения свойства (=) являются простыми одиночными инструкциями. Каждая инструкция дизайна должна завершаться точкой с запятой, если в ней не содержится вложенный блок инструкций.

Каждый selector может быть одного из следующих типов:

componentName
PROPERTY(formPropertyName)
FILTER(filterName)
FILTERGROUP(filterGroupName)
PARENT(selector)
GROUP([propertyGroupSelector][,groupObjectTreeSelector])
noGroupObjectTreeContainerType
groupObjectTreeContainerType(groupObjectTreeSelector)

В свою очередь, groupObjectTreeSelector может быть одного из двух видов:

groupObjectSelector
TREE treeSelector

Описание

При помощи инструкции DESIGN разработчик может управлять дизайном интерактивного представления формы путем создания, перемещения и удаления контейнеров и компонент, а также задания им определенных свойств. По умолчанию для каждой формы создается дизайн по умолчанию вместе с соответствующими контейнерами. При необходимости можно пересоздать дизайн без созданных по умолчанию контейнеров и выполненных ранее настроек. Осуществляется это с помощью ключевого слова CUSTOM.

Каждый блок инструкций дизайна, заключенный в фигурные скобки, позволяет изменять некоторый компонент и его потомков, будем называть этот компонент текущим компонентом либо текущим контейнером, если нам известно, что компонент в данной ситуации должен являться контейнером. Во внешнем блоке, идущем после ключевого слова DESIGN, текущим компонентом является главный контейнер формы BOX. Существует следующие виды инструкций дизайна:

• Инструкция создания (NEW) позволяет создать новый контейнер, делая его потомком текущего контейнера. Текущим компонентом в блоке инструкций дизайна, содержащемся в этой инструкции, будет являться созданный контейнер.
• Инструкция перемещения (MOVE) позволяет сделать некоторый существующий компонент непосредственным потомком текущего контейнера. Предварительно этот компонент удаляется из предыдущего родительского контейнера. Текущим компонентом в блоке инструкций дизайна, содержащемся в этой инструкции, будет являться перемещаемый компонент.
• Инструкция редактирования позволяет изменить указанный компонент, который должен являться потомком (не обязательно непосредственным) текущего контейнера. Текущим компонентом в блоке инструкций дизайна, содержащемся в этой инструкции, будет являться указанный элемент.
• Инструкция удаления (REMOVE) позволяет удалить указанный компонент из иерархии компонентов. Удаляемый компонент должен являться потомком текущего контейнера.
• Инструкция изменения значения свойства (=) позволяет изменить значение указанного свойства текущего компонента.

Иерархия компонент, описываемая в рамках одной инструкции, может иметь произвольный уровень вложенности и описывать любое количество компонентов и их свойств на каждом из уровней.

Для обращения к компонентам дизайна можно использовать их имя, а также обращаться к компонентам свойств на форме (PROPERTY), родительскому компоненту (PARENT), контейнерам групп свойств (GROUP) и другим базовым компонентам / компонентам дизайна по умолчанию. К компоненту свойства, созданному предопределённым оператором работы с объектами, можно обращаться по имени оператора с его отображением на объекты, например PROPERTY(NEW(o)), PROPERTY(NEW[Order](o)), PROPERTY(EDIT(o)) или PROPERTY(DELETE(o)), если свойству не задано явное имя на форме.

Параметры

Общие параметры

• formName

  Имя изменяемой формы. Составной идентификатор.

• caption

  Новый заголовок формы в интерактивном режиме отображения — заголовок главного контейнера BOX, который и показывается как заголовок окна или закладки формы. Строковый литерал. Заголовок, зависящий от данных, задаётся не здесь, а свойством caption главного контейнера во внешнем блоке инструкций (см. свойства контейнеров). В навигаторе заголовок формы при этом не изменяется.

• name

  Имя создаваемого контейнера. Простой идентификатор.

• insertPos

  Указание позиции вставки или перемещения компонента. Может задаваться одним из следующих способов:

  • BEFORE selector

  • AFTER selector

    Указание того, что компонент должен быть добавлен или перенесен непосредственно перед (BEFORE) или после (AFTER) указанного компонента. Указанный компонент должен быть непосредственным потомком текущего контейнера.

  • FIRST

    Ключевое слово, указывающее на то, что компонент должен быть добавлен или перенесен в начало списка непосредственных потомков текущего контейнера.

  • LAST

    Ключевое слово, указывающее на то, что компонент должен быть добавлен или перенесен в конец списка непосредственных потомков текущего контейнера. В отличие от добавления по умолчанию, компоненты, вставленные с помощью LAST, всегда будут располагаться после всех компонентов, добавленных в порядке объявления.

  • DEFAULT

    Ключевое слово, указывающее на то, что компонент добавляется в список непосредственных потомков текущего контейнера в порядке объявления. Является значением по умолчанию.

    Контейнер TOOLBARBOX формы добавляется в контейнер BOX формы по правилам LAST, поэтому компоненты, добавляемые в этот BOX в порядке объявления, располагаются над тулбаром. Чтобы разместить компонент под тулбаром, следует использовать LAST или AFTER TOOLBARBOX.

• propertyName

  Имя свойства компонента. Список существующих свойств перечислен в таблицах ниже.

• value

  Значение, присваиваемое соответствующему свойству контейнера. Допустимый тип значения можно посмотреть в таблицах ниже.

Свойства компонентов

Имя свойства	Описание	Вид значения	Значение по умолчанию	Примеры
span	Количество ячеек линии (колонок или рядов), которое компонент занимает в контейнере с раскладкой в несколько lines (или grid)	Целочисленный литерал	1	2
defaultComponent	Указание того, что на данный компонент должен быть выставлен фокус при инициализации формы. Может быть установлен только для одного компонента на всей форме	Дополненный логический литерал	FALSE	TRUE FALSE
activated	Указание того, что компонент (вкладка) должен быть изначально выбран в своём контейнере с вкладками при открытии формы	Логический литерал	FALSE	TRUE FALSE
custom	Представление, которым рисуется компонент: заданное как NULL — штатное представление платформы, а не пользовательское. Компонент, не являющийся контейнером, принимает NULL или имя компонента React — строковый литерал, соответствующий [A-Z][A-Za-z0-9_$]*; контейнер принимает и собственный дизайн (см. свойства контейнеров ниже), а свойство — свою функцию отображения (ниже). Компонент React, заданный таблице — GRID, в том числе дерева, —, системной панели инструментов (TOOLBARSYSTEM), элементам управления фильтрами (FILTERCONTROLS), группе фильтров (FILTERGROUP) или фильтру по свойству (FILTER), рисует на месте компонента то, что компонент показывает из своей группы объектов или дерева, — его строки, его кнопки, выбранный в нем фильтр, условие фильтра — (только веб-клиент), а остальная форма рисуется как обычно. Такой компонент, который ничего там не показывает, — группы в виде PANEL, панель инструментов, скрытая visible = FALSE, группа фильтров без фильтров или без объекта, — ошибка при сборке формы, и так же ошибочны таблица группы с видом списка, отличным от GRID, и таблица, в которую дизайн переносит компоненты. Компонент с собственным представлением — NULL или пользовательским, — стоящий внутри React-контейнера custom, на любой глубине под контейнерами, которые React-компонент рисует сам, сохраняет это представление, и React-компонент размещает его через <Platform name/>, а не рисует сам из своих данных (только веб-клиент); списочное свойство размещается так там, где React-компонент рисует строки его группы, где бы ни стояло само свойство. В любом другом месте компонент, которому задано NULL, рисуется там, где стоит, штатным представлением: контейнер — без заданного ему ранее пользовательского представления, свойство — без своих пользовательских функций отображения и редактирования. Вид представления группы объектов, в том числе CUSTOM, задается группе, а не ее компоненту GRID: custom у GRID(o) его не меняет. У свойства custom = NULL означает то же, что опция NOCUSTOM блока свойств, а строковый литерал — то же, что CUSTOM с функцией отображения с этим именем	NULL или строковый литерал	не задано	NULL 'OrderGrid'
fill	Аналогично свойству flex, но кроме того, если устанавливается нулевое значение, то свойство align устанавливается в START, иначе align устанавливается в STRETCH	Литерал типа NUMERIC	0	1.5
size	Базовый размер компонента в пикселях. -1 означает, что базовый размер не задан и компонент получает размер по своему содержимому (автоматическое определение размера): таблица или дерево тогда получает высоту загруженных записей плюс заголовок вместо базового размера по умолчанию	Пара целочисленных литералов (ширина, высота)	(-1, -1); у таблицы или дерева — размер по умолчанию по lineHeight рядам и lineWidth колонкам; у главного контейнера формы, открытой окном, — измеряется при открытии (см. размер окна)	(100, 20)
height	Базовый размер компонента по высоте в пикселях (-1 — высота по содержимому, см. size)	Целочисленный литерал	-1; у таблицы или дерева — высота по умолчанию по lineHeight рядам; у главного контейнера формы, открытой окном, — измеряется при открытии (см. размер окна)	50
width	Базовый размер компонента по ширине в пикселях (-1 — ширина по содержимому, см. size)	Целочисленный литерал	-1; у таблицы или дерева — ширина по умолчанию по lineWidth колонкам; у главного контейнера формы, открытой окном, — измеряется при открытии (см. размер окна)	20
flex	Коэффициент расширения. Значение свойства, аналогичного свойству CSS flex-grow. Задает насколько компонент должен расти в размерах относительно других компонентов	Литерал типа NUMERIC	0	0.25
shrink	Разрешает компоненту сжиматься меньше своего базового размера вдоль основного направления контейнера (аналогично CSS flex-shrink)	Логический литерал	FALSE	TRUE FALSE
alignShrink	Разрешает компоненту сжиматься меньше своего базового размера вдоль поперечного направления (выравнивания)	Логический литерал	FALSE	TRUE FALSE
align alignment	Способ выравнивания компонента внутри контейнера. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	START	STRETCH
alignCaption	При выравнивании заголовков в контейнере (alignCaptions) рисует заголовок этого компонента в общей колонке заголовков	Логический литерал	FALSE	TRUE FALSE
overflowHorz	Поведение, когда содержимое превышает ширину компонента: auto (прокрутка при необходимости), clip, visible (CSS overflow-x)	Строковый литерал	auto	clip visible auto
overflowVert	Поведение, когда содержимое превышает высоту компонента: auto (прокрутка при необходимости), clip, visible (CSS overflow-y)	Строковый литерал	auto	clip visible auto
marginTop	Отступ сверху	Целочисленный литерал	0	3
marginBottom	Отступ снизу	Целочисленный литерал	0	4
marginLeft	Отступ слева	Целочисленный литерал	0	1
marginRight	Отступ справа	Целочисленный литерал	0	1
margin	Отступ. Устанавливает одинаковое значение свойствам marginTop, marginRight, marginBottom, marginLeft	Целочисленный литерал	0	5
captionFont	Шрифт, который будет использоваться для отображения заголовка компонента	Строковый литерал	зависит от компонента	'Tahoma bold 16' 'Times 12'
font	Шрифт, который будет использоваться для отображения текста компонента, например, значения свойства, заголовка действия, текста в таблице	Выражение (строковое значение)	зависит от компонента	'Tahoma bold 16' 'Times 12'
class	CSS-классы компонента (через пробел). К главному (корневому) контейнеру формы в веб-клиенте не применяется	Выражение (строковое значение)	NULL	some-class-one some-class-two
fontSize	Размер шрифта, который будет использоваться для отображения текста компонента	Числовой литерал	зависит от компонента	10
fontStyle	Стиль шрифта, который будет использоваться для отображения текста компонента. Может содержать слова 'bold' и/или 'italic', либо пустую строку	Строковый литерал	''	'bold' 'bold italic'
background	Цвет, который будет использоваться для отображения фона компонента	Выражение (значение класса COLOR)	NULL	#FFFFCC RGB(255, 0, 0)
foreground	Цвет, который будет использоваться для отображения текста компонента	Выражение (значение класса COLOR)	NULL	#FFFFCC RGB(255, 0, 0)
panelCaptionVertical	deprecated since version 6, используйте captionVertical	Логический литерал	TRUE	TRUE FALSE
captionVertical	Указание того, что в панели необходимо рисовать заголовок компонента свойства или действия сверху от значения, а заголовок контейнера - сверху от его содержимого	Логический литерал	FALSE для свойства или действия, TRUE для контейнера	TRUE FALSE
panelCaptionLast	deprecated since version 6, используйте captionLast	Логический литерал	FALSE	TRUE FALSE
captionLast	Указание того, что в панели необходимо рисовать сначала значение, а потом заголовок свойства	Логический литерал	FALSE	TRUE FALSE
panelCaptionAlignment	deprecated since version 6, используйте captionAlignmentHorz	Тип выравнивания	START	STRETCH
captionAlignmentHorz	Способ выравнивания заголовка компонента по горизонтали. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	START	STRETCH
captionAlignmentVert	Способ выравнивания заголовка компонента по вертикали. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	CENTER	STRETCH
showIf	Указание условия, при котором компонент будет отображаться	Выражение (логическое значение)	NULL	isLeapYear(date) hasComplexity(a, b)

Свойства контейнеров

Имя свойства	Описание	Вид значения	Значение по умолчанию	Примеры
caption	Заголовок контейнера. Для главного контейнера BOX — заголовок самой формы (окна или закладки) в интерактивном представлении; выражение со значением, зависящим от данных, обновляет его при их изменении, заголовок формы в навигаторе не меняется. Пустая строка равносильна NULL: заголовок не создаётся (и контейнер по умолчанию перестаёт быть collapsible)	Выражение (строковое значение)	NULL	'Заголовок' 'Заказ ' + number(o)
captionClass	CSS-классы заголовка контейнера (через пробел)	Выражение (строковое значение)	NULL	'some-caption-class'
valueClass	CSS-классы значения контейнера (через пробел)	Выражение (строковое значение)	NULL	'some-value-class'
image	Картинка, отображаемая в заголовке контейнера: путь относительно каталога images либо выражение-свойство, дающее картинку	Выражение (строковое значение)	NULL	'image.png'
collapsible	Позволяет пользователю сворачивать и разворачивать контейнер; в свёрнутом виде показывается только его заголовок	Логический литерал	зависит от заголовка	TRUE FALSE
popup	Показывает содержимое контейнера во всплывающем окне, открываемом из его заголовка, а не внутри формы (контейнер изначально свёрнут)	Логический литерал	FALSE	TRUE FALSE
border	Рисование рамки вокруг контейнера	Логический литерал	FALSE	TRUE FALSE
collapsed	Делает так, что сворачиваемый контейнер изначально свёрнут	Логический литерал	FALSE	TRUE FALSE
horizontal	Горизонтальный контейнер	Логический литерал	FALSE	TRUE FALSE
tabbed	Контейнер с табами; не учитывается у контейнера, который рисует React-компонент: то, что он рисует, он раскладывает сам	Логический литерал	FALSE	TRUE FALSE
childrenAlignment	Способ выравнивания дочерних компонентов внутри контейнера. Допустимые значения: START, CENTER, END	Тип выравнивания	START	CENTER
alignCaptions	Выравнивает заголовки дочерних свойств в общую колонку, чтобы их значения выстраивались в линию	Логический литерал	зависит от контейнера	TRUE FALSE
grid	Располагает потомков в виде сетки (используя lines как количество дорожек и span каждого потомка) вместо обычного линейного потока	Логический литерал	FALSE	TRUE FALSE
wrap	Разрешает потомкам переноситься на несколько линий, когда они не помещаются в одну. По умолчанию TRUE, если контейнер горизонтальный или имеет несколько линий (обе характеристики берутся с учётом опции reversed), иначе FALSE	Логический литерал	зависит от контейнера	TRUE FALSE
resizeOverflow	Разрешает контейнеру выходить за пределы доступного места, когда его содержимое не помещается (работает как максимальный размер)	Логический литерал	FALSE	TRUE FALSE
custom	Отображает контейнер при помощи пользовательского клиентского представления (только веб-клиент). Форма значения выбирает отрисовщик: строковый литерал, соответствующий [A-Z][A-Za-z0-9_$]* (простой идентификатор, начинающийся с заглавной буквы), задаёт компонент React; пустая строка '' раскладывает потомков по порядку, как обычная панель; строка с HTML-шаблоном или свойство, которое его вычисляет, рисуют контейнер по этой разметке — заданные вместе, литерал задаёт разметку, с которой контейнер начинает, а свойство заменяет её с первого своего значения, тогда как компонент React со свойством сочетать нельзя, так как компонент рисует контейнер сам. Заданный как NULL, контейнер рисуется штатным представлением платформы, даже если ранее ему было задано пользовательское (см. свойства компонентов). Контейнер с собственным пользовательским представлением — любым из этих значений, — стоящий внутри того, что рисует React-компонент, рисуется этим представлением, а не React-компонентом, который размещает его через <Platform name/>, так же как любой компонент с собственным представлением (см. свойства компонентов). В HTML-шаблоне <Platform:name> — место, куда помещается дочерний компонент с таким именем, названный своим идентификатором компонента — для свойства это PROPERTY(qty), как его называет дизайн; дочерний компонент, которому шаблон места не дал, не показывается, место, называющее то, чего на форме нет вовсе, — ошибка при сборке формы, и так же ошибочно имя, размещённое дважды. Место пишется открытым, без закрывающего тега; закрыть его или написать самозакрывающимся — ошибка. Регистр префикса Platform: произволен; имя после него сопоставляется точно. Литерал, который не является ни именем компонента, ни разметкой, и контейнер, у которого задано ещё и tabbed, — ошибки при сборке формы. Места шаблона, который вычисляет свойство, читаются при его отрисовке: место, записанное дважды, место без имени и место, называющее то, чего на форме нет вовсе, выводятся в самом месте и в консоли браузера, а обе неверные записи — только в консоли, поскольку элемент, в который их можно было бы вывести, браузер уже уничтожил	Выражение (строковое значение)	NULL	'OrderBoard' '<div><Platform:gridWrap></div>'
lines	Количество линий, по которым раскладываются потомки: колонок в вертикальном контейнере, рядов в горизонтальном. Потомки распределяются по линиям по кругу в порядке следования: первый — в первую линию, второй — во вторую, …, потомок с номером lines + 1 — снова в первую. При lines = 1 все потомки идут одной колонкой (в вертикальном контейнере) или одним рядом (в горизонтальном). Контейнеры GROUP(...) дизайна по умолчанию создаются с lines = 3, поэтому умолчание 1 на них не распространяется: одна колонка в таком контейнере требует явного lines = 1	Целочисленный литерал	1 (у контейнеров GROUP(...) дизайна по умолчанию — 3)	3
lineSize	Базовый размер каждой дорожки линии в многолинейном или сеточном контейнере, в пикселях	Целочисленный литерал	NULL	60
captionLineSize	Базовый размер общей дорожки колонки заголовков при выравнивании заголовков, в пикселях	Целочисленный литерал	NULL	60
reversed	Раскладывает потомков одной линией в направлении, обратном заданному опцией horizontal (значение lines при этом не применяется). По умолчанию TRUE, если линий больше одной, потомков не больше, чем линий, и контейнер не grid: каждый потомок занял бы свою линию, поэтому вместо линий потомки просто выстраиваются в один ряд (в вертикальном контейнере) или одну колонку (в горизонтальном); иначе FALSE	Логический литерал	зависит от контейнера	TRUE FALSE
lineShrink	Разрешает дорожкам линий многолинейного контейнера сжиматься меньше их базового размера	Логический литерал	зависит от контейнера	TRUE FALSE

Свойства свойств и действий на форме

Имя свойства	Описание	Вид значения	Значение по умолчанию	Примеры
changeOnSingleClick	Указание того, инициируется ли событие изменения одиночным (TRUE) или двойным (FALSE) кликом мышью по компоненту свойства	Дополненный логический литерал	зависит от свойства	TRUE FALSE
hide	Указание того, что компонент свойства (действия) должен быть всегда спрятан	Дополненный логический литерал	FALSE	TRUE FALSE
maxValue	Максимальное числовое значение, которое позволяет ввести компонент свойства	Целочисленный литерал	NULL	1000000 5000000000L
echoSymbols	Указание того, что вместо значения свойства будет показываться набор символов *. Используется, например, для паролей	Дополненный логический литерал	FALSE	TRUE FALSE
noSort	Запрет сортировки	Логический литерал	FALSE	TRUE FALSE
defaultCompare	Фильтр по умолчанию. Допустимые значения: =, >, <, >=, <=, !=, =* (содержит), =@ (нечёткий поиск).	Строковый литерал	зависит от свойства	>
valueSize	Ширина и высота ячейки значения свойства в пикселях. -1 означает, что в этом направлении ячейка получает размер по своему содержимому, а не по классу значения (автоматическое определение размера; только в веб-клиенте, десктоп-клиент всегда задает размер ячейки по классу значения): многострочный текст (TEXT, RICHTEXT, HTMLTEXT) получает высоту по содержимому вместо четырех строк по умолчанию. Ширина колонки таблицы и при этом определяется классом значения	Пара целочисленных литералов (ширина, высота)	см. valueWidth и valueHeight	(100, 100)
valueHeight	Высота ячейки значения свойства в пикселях (-1 — высота по содержимому, см. valueSize)	Целочисленный литерал	-1; при заданном charHeight — столько строк; если у значения нет пользовательского представления (CUSTOM): у многострочного текста (TEXT, RICHTEXT, HTMLTEXT, JSON, JSONTEXT, XML) — четыре строки, у картинки, PDF или видео в таблице — по классу значения	100
valueWidth	Ширина ячейки значения свойства в пикселях (-1 — ширина по содержимому, см. valueSize)	Целочисленный литерал	по классу значения или по charWidth, если он задан; у действия, значения BOOLEAN / TBOOLEAN или файла и значения с пользовательским представлением (CUSTOM) без charWidth — -1	100
captionHeight	Высота заголовка свойства в пикселях	Целочисленный литерал	-1	100
captionCharHeight	Высота заголовка свойства в символах	Целочисленный литерал	-1	5
captionWidth	Ширина заголовка свойства в пикселях	Целочисленный литерал	-1	100
charHeight	Высота ячейки значения свойства в символах (строках); -1 означает, что высота определяется типом значения свойства	Целочисленный литерал	-1	2
charWidth	Ширина ячейки значения свойства в символах; -1 означает, что ширина определяется типом значения свойства	Целочисленный литерал	-1	10
valueFlex	Заставляет ячейку значения растягиваться и заполнять доступную ширину, переопределяя определяемое типом поведение по умолчанию	Логический литерал	зависит от свойства	TRUE FALSE
resizeShrink	Позволяет пользователю перетаскиванием сделать колонку таблицы уже её ширины (charWidth, valueWidth или определённой классом значения), вплоть до небольшого минимума. Действует только для растягиваемых колонок (с положительным flex); переопределяет resizeShrink таблицы	Логический литерал	resizeShrink таблицы	TRUE FALSE
changeKey	Клавиша, при нажатии которой будет начато редактирование свойства. Принцип задания аналогичен заданию параметра в Keystroke.getKeystroke(String)	Выражение (строковое значение)	NULL	'ctrl F6' 'BACK_SPACE' 'alt shift X'
showChangeKey	Указание того, что в заголовок свойства будет включено название сочетания клавиш, по которому будет начато редактирование	Дополненный логический литерал	FALSE	TRUE FALSE
changeMouse	Действие мыши, по которому будет начато редактирование свойства	Выражение (строковое значение)	NULL	'DBLCLK'
showChangeMouse	Указание того, что в заголовок свойства будет включено название действия мыши, по которому будет начато редактирование	Дополненный логический литерал	FALSE	TRUE FALSE
focusable	Указание того, что компонент свойства (действия) или колонка в таблице могут владеть фокусом	Дополненный логический литерал	NULL	TRUE FALSE
inline	Отображает свойство или действие в потоке своего контейнера, а не как отдельный блок раскладки	Дополненный логический литерал	NULL	TRUE FALSE
panelColumnVertical	В панели располагает колонки группы-в-колонки свойства вертикально, а не горизонтально	Логический литерал	FALSE	TRUE FALSE
class	CSS-классы свойства (через пробел)	Выражение (строковое значение)	NULL	some-class-one some-class-two
footerClass	CSS-классы футера свойства (через пробел)	Выражение (строковое значение)	NULL	some-footer-class
valueClass	CSS-классы значения свойства (через пробел). Явное значение полностью замещает классы значения по умолчанию (form-control и т.п.). В таблице для типовой текстовой ячейки элементом значения является сама ячейка (td); элементы выбора (кнопочная группа, выпадающий список), создаваемые для свойств с малым числом вариантов, являются её потомками, и классы значения на них не переносятся	Выражение (строковое значение)	NULL	some-value-class
captionClass	CSS-классы заголовка свойства (через пробел)	Выражение (строковое значение)	NULL	some-caption-class
caption	Заголовок свойства или действия	Строковый литерал	заголовок свойства или действия	'Заголовок'
tag	HTML-тег, которым отображается элемент значения (например input, a, button, select); переопределяет автоматически выбираемый тег	Строковый литерал	NULL	'a'
inputType	Тип HTML-поля ввода, используемый при редактировании значения (например password, range); переопределяет определяемый типом по умолчанию	Строковый литерал	NULL	'password'
image	Путь к файлу с картинкой, которая будет отображаться в качестве иконки действия. Путь указывается относительно каталога images	Выражение (строковое значение)	NULL	'image.png'
imagePath	deprecated since version 6, используйте image	Выражение (строковое значение)	NULL	'image.png'
comment	Комментарий свойства или действия	Выражение (строковое значение)	NULL	'Комментарий'
commentClass	Класс комментария свойства или действия	Выражение (строковое значение)	NULL	'comment-class'
panelCommentVertical	Указание того, что в панели необходимо рисовать комментарий свойства или действия сверху или снизу от значения	Дополненный логический литерал	FALSE	TRUE FALSE
panelCommentFirst	Указание того, что в панели необходимо рисовать сначала комментарий, а потом значение свойства	Дополненный логический литерал	FALSE	TRUE FALSE
panelCommentAlignment	Способ выравнивания компонента комментария внутри контейнера. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	CENTER	STRETCH
placeholder	Placeholder свойства	Выражение (строковое значение)	placeholder свойства	'Placeholder'
pattern	Шаблон форматирования значения свойства. Синтаксис задания шаблона аналогичен синтаксису DecimalFormat либо SimpleDateFormat в зависимости от типа значения	Строковый литерал	NULL	'#,##0.00'
regexp	Регулярное выражение, которому должно соответствовать значение свойства при редактировании	Выражение (строковое значение)	NULL	'^((8|\\+7)[\\- ]?)?(\\(?\\d\{3\}\\)?[\\- ]?)?[\\d\\- ]\{7,10\}$'
regexpMessage	Сообщение, которое будет выдано пользователю, если он введет значение не соответствующее регулярному выражению	Выражение (строковое значение)	сообщение по умолчанию	'Неправильный формат телефона'
tooltip	Подсказка, которая будет показываться при наведении пользователем мышки на заголовок свойства или действия	Выражение (строковое значение)	tooltip по умолчанию	'Подсказка'
valueTooltip	Подсказка, которая будет показываться при наведении пользователем мышки на значение свойства	Выражение (строковое значение)	tooltip по умолчанию	'Подсказка'
valueAlignment	Способ выравнивания значения компонента. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть). deprecated since version 6, используйте valueAlignmentHorz	Тип выравнивания	START	STRETCH
valueAlignmentHorz	Способ выравнивания по горизонтали значения компонента. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	зависит от свойства	STRETCH
valueAlignmentVert	Способ выравнивания по вертикали значения компонента. Допустимые значения: START (В начале), CENTER (В центре), END (В конце), STRETCH (Растянуть).	Тип выравнивания	зависит от свойства	STRETCH
panelCustom	Использует пользовательскую раскладку свойства в панели вместо стандартной раскладки «заголовок и значение»	Логический литерал	зависит от свойства	TRUE FALSE
valueOverflowHorz	Поведение, когда содержимое значения превышает ширину ячейки: auto, clip, visible (CSS overflow-x)	Строковый литерал	зависит от свойства	auto clip visible
valueOverflowVert	Поведение, когда содержимое значения превышает высоту ячейки: auto, clip, visible (CSS overflow-y)	Строковый литерал	clip	auto clip visible
valueShrinkHorz	Разрешает ячейке значения сжиматься меньше своей базовой ширины	Логический литерал	зависит от свойства	TRUE FALSE
valueShrinkVert	Разрешает ячейке значения сжиматься меньше своей базовой высоты	Логический литерал	зависит от свойства	TRUE FALSE
highlightDuplicate	Подсвечивает ячейки, значение которых повторяет значение другой ячейки в той же колонке	Логический литерал	зависит от таблицы	TRUE FALSE
wrapWordBreak	При переносе значения разрешает перенос внутри длинных слов, а не только по пробелам	Логический литерал	FALSE	TRUE FALSE
ellipsis	Обрезает не помещающийся текст значения с многоточием	Логический литерал	зависит от свойства	TRUE FALSE
collapse	Сжимает ячейку значения до одной строки, без раскрытия для многострочного содержимого	Логический литерал	зависит от свойства	TRUE FALSE
captionWrap	Разрешает тексту заголовка свойства переноситься на несколько строк	Логический литерал	зависит от свойства	TRUE FALSE
captionWrapWordBreak	При переносе заголовка разрешает перенос внутри длинных слов	Логический литерал	FALSE	TRUE FALSE
captionEllipsis	Обрезает не помещающийся заголовок с многоточием	Логический литерал	TRUE	TRUE FALSE
captionCollapse	Сжимает заголовок до одной строки	Логический литерал	FALSE	TRUE FALSE
clearText	Указание того, что в начале редактирования свойства должен сбрасываться текущий текст	Дополненный логический литерал	FALSE	TRUE FALSE
notSelectAll	Указание того, что в начале редактирования весь текст не выделяется	Дополненный логический литерал	FALSE	TRUE FALSE
askConfirm	Указание того, что при попытке редактирования свойства (выполнении действия) будет выполнен запрос на подтверждение	Дополненный логический литерал	FALSE	TRUE FALSE
askConfirmMessage	Текст вопроса о подтверждении редактирования свойства (выполнении редактирования)	Строковый литерал	сообщение по умолчанию	'Вы действительно хотите изменить это свойство?'
toolbar	Показывает ли ячейка значения собственный небольшой тулбар управления	Дополненный логический литерал	зависит от свойства	TRUE FALSE
toolbarActions	Включает ли тулбар ячейки значения кнопки действий свойства	Дополненный логический литерал	зависит от свойства	TRUE FALSE
notNull	Указание того, что в случае NULL значения свойства, компонент этого свойства должен быть подсвечен	Дополненный логический литерал	notNull свойства	TRUE FALSE
select	Отображает значение как элемент выбора из его возможных значений; строка задаёт вид элемента: 'buttonGroup' — примыкающие друг к другу кнопки-переключатели с подсвеченным выбранным вариантом, 'button' — такие же кнопки по отдельности, 'list' — столбец переключателей (при выборе нескольких значений — флажков), 'dropdown' — стандартный выпадающий список (элемент select), 'input' — текстовое поле с выпадающим списком вариантов, подходящих под введённый текст (только для выбора нескольких значений); NULL отключает элемент. Выбор задаётся отдельно от custom свойства, который говорит, кто его рисует: custom = NULL — элемент платформы, имя функции отображения — эта функция. Вид относится к элементу платформы, поэтому принимается только там, где рисует этот элемент: форма отклоняется, если он задан вместе с функцией отображения или там, где свойство рисует компонент React; см. блок свойств	Строковый литерал	NULL	'dropdown'
defaultValue	Значение по умолчанию (при начале редактирования, только для custom interpreter)	Выражение (строковое значение)	NULL	default value defaultValue(a, b)

Свойства тулбара

Имя свойства	Описание	Вид значения	Значение по умолчанию	Примеры
visible	Указание видимости компонента	Логический литерал	TRUE	TRUE FALSE
showViews	Показывать кнопки переключения режимов отображения	Дополненный логический литерал	TRUE	TRUE FALSE
showFilters	Показывать кнопку настройки фильтров	Дополненный логический литерал	TRUE	TRUE FALSE
showSettings	Показывать кнопку настройки таблицы	Дополненный логический литерал	TRUE	TRUE FALSE
showCountQuantity	Показывать кнопку подсчета количества рядов. Если пользователь отметил ряды, считаются только они	Дополненный логический литерал	TRUE	TRUE FALSE
showCalculateSum	Показывать кнопку подсчета суммы по колонке. Если пользователь отметил ряды, сумма считается только по ним	Дополненный логический литерал	TRUE	TRUE FALSE
showPrintGroupXls	Показывать кнопку экспорта таблицы в xls-формат	Дополненный логический литерал	TRUE	TRUE FALSE
showManualUpdate	Показывать кнопку ручного обновления	Дополненный логический литерал	TRUE	TRUE FALSE

Свойства таблицы

Имя свойства	Описание	Вид значения	Значение по умолчанию	Примеры
boxed	Рисование рамки вокруг компонента	Логический литерал	TRUE	TRUE FALSE
tabVertical	Указание того, что переход фокуса между ячейками будет осуществляться сверху вниз, а не слева направо	Дополненный логический литерал	FALSE	TRUE FALSE
quickSearch	Указание того, что в таблице будет осуществляться быстрый поиск элемента	Дополненный логический литерал	FALSE	TRUE FALSE
headerHeight	Высота заголовка в пикселяхdeprecated since version 6, используйте captionHeight	Целочисленный литерал	NULL	60
captionHeight	Высота заголовка в пикселях	Целочисленный литерал	NULL	60
captionCharHeight	Высота заголовка в символах	Целочисленный литерал	NULL	5
resizeOverflow	Разрешает таблице выходить за пределы отведённого места, когда ряды не помещаются (работает как максимальная высота)	Логический литерал	FALSE	TRUE FALSE
resizeShrink	Позволяет пользователю перетаскиванием делать колонки таблицы уже их ширины (charWidth, valueWidth или определённой классами значений), вплоть до небольшого минимума. Для отдельной колонки переопределяется свойством resizeShrink	Логический литерал	FALSE	TRUE FALSE
lineWidth	Число колонок, по которым вычисляется базовая ширина по умолчанию таблицы	Целочисленный литерал	все колонки, если их не больше трех, иначе от трех до шести по числу колонок	4
lineHeight	Число рядов, по которым вычисляется базовая высота по умолчанию таблицы	Целочисленный литерал	5	10
enableManualUpdate	Включить режим ручного обновления по умолчанию	Дополненный логический литерал	FALSE	TRUE FALSE
hierarchicalWidth	Ширина иерархической (первой) колонки дерева в пикселях. Применяется положительное значение. В веб-клиенте колонка не участвует в распределении свободной ширины таблицы, а узел уровня L (верхний уровень — 0) отрисовывается L + 1 блоками отступа по 16 пикселей, которые могут переноситься на вторую строку ячейки, если колонка у́же их суммарной ширины	Целочисленный литерал	без положительного значения — сумма по группам объектов дерева: 20 на обычную группу, 80 на иерархическую группу	100
hierarchicalCaption	Заголовок первой колонки дерева	Строковый литерал	'Дерево'	Заголовок дерева

Другие свойства

Имя свойства	Действует для	Описание	Вид значения	Значение по умолчанию	Примеры
visible	пользовательский фильтр, дерево классов	Указание видимости компонента для задания пользовательских фильтров (дерева классов)	Дополненный логический литерал	TRUE	TRUE FALSE

Параметры selector

• componentName

  Имя компонента дизайна. Простой идентификатор.

• formPropertyName

  Имя свойства / действия на форме. Селектор сопоставляет это имя целиком: для свойства, добавленного как PROPERTIES(o) number, это number(o), для PROPERTIES() total — total(), а number — только если это имя явно задано при добавлении свойства на форму: PROPERTIES(o) number = number.

• filterName

  Имя на форме свойства, для которого объявлен пользовательский фильтр - опцией FILTER в блоке свойств и действий или в блоке фиксированных фильтров с типом USER, - записанное как formPropertyName. Селектор обращается к компоненту этого фильтра, и сам селектор - FILTER(number(o)) - идентификатор этого компонента. Объявить фильтр в дизайне нельзя.

• filterGroupName

  Имя группы фильтров. Простой идентификатор.

• propertyGroupSelector

  Имя группы свойств / действий. Простой идентификатор.

• groupObjectSelector

  Имя группы объектов на форме. Простой идентификатор.

• treeSelector

  Имя дерева объектов на форме. Простой идентификатор.

• noGroupObjectTreeContainerType

  Тип контейнера формы:

  • BOX - общий контейнер формы
  • OBJECTS - содержит компоненты всех групп объектов / деревьев формы
  • PANEL - содержит компоненты свойств, которые отображаются в панель (PANEL), и для которых группа отображения не определена.
  • TOOLBARBOX - общий контейнер тулбара.
  • TOOLBARLEFT - левая часть тулбара
  • TOOLBARRIGHT - правая часть тулбара
  • TOOLBAR - содержит компоненты свойств, которые отображаются в тулбар (TOOLBAR), и для которых группа отображения не определена.
  • POPUP - свернутый всплывающий контейнер (меню "⋮")

• groupObjectTreeContainerType

  Тип контейнера группы объектов / дерева:

  • Все типы контейнера формы noGroupObjectTreeContainerType, кроме OBJECTS (семантика аналогична).
  • GRID - компонент таблицы
  • TOOLBARSYSTEM - системный тулбар (количество записей, групповая корректировка и т.п.).
  • FILTERGROUPS - содержит компоненты групп фильтров
  • FILTERBOX - содержит пользовательский фильтр и его элементы управления
  • FILTERS - компонент, который отображает пользовательские фильтры
  • FILTERCONTROLS - элементы управления пользовательского фильтра

Примеры

DESIGN order { // настраиваем дизайн формы, начиная с дизайна по умолчанию
    // отмечаем, что все изменения иерархии будут происходит для самого верхнего контейнера
    // задаем заголовок формы (окна или закладки), зависящий от данных, - заголовок главного контейнера
    caption = 'Заказ ' + number(o);
    // создаем новый контейнер самым первым перед системными кнопками, в который положим два контейнера -
    // шапка и спецификации
    NEW orderPane FIRST {
        fill = 1; // указываем, что контейнер должен занимать все доступное ему место
        MOVE BOX(o) { // переносим в новый контейнер все, что касается объекта o
            PANEL(o) { // настроим как отображаются свойства в панели объекта o
                horizontal = FALSE; // делаем, чтобы все потомки шли сверху вниз
                NEW headerRow1 { // создаем контейнер - первый ряд
                    horizontal = TRUE;
                    MOVE PROPERTY(date(o)) { // переносим свойство даты заказа
                        // "перегружаем" заголовок свойства в дизайне формы (вместо стандартного)
                        caption = 'Дата редактируемого заказа';
                        // задаем подсказку для свойства дата заказа
                        tooltip = 'Введите сюда дату, когда был сделан заказ';
                        background = #FF0000; // делаем фон красным
                    }
                    MOVE PROPERTY(time(o)) { // переносим свойство времени заказа
                        foreground = #00FF00; // делаем цвет зеленым
                    }
                    MOVE PROPERTY(number(o)) { // переносим свойство номер заказа
                        // ставим, что пользователю желательно должно показываться 5 символов
                        charWidth = 5;
                    }
                    MOVE PROPERTY(series(o)); // переносим свойство серия заказа
                }
                NEW headerRow2 {
                    horizontal = FALSE; // потомки - сверху вниз
                }
                MOVE PROPERTY(note(o));
            }

            size = (400, 300); //указываем, что контейнер o.box должен иметь базовый размер 400x300 пикселей
        }
        // создаем контейнер, в котором будут хранится различные спецификации по заказу
        NEW detailPane {
            // помечаем, что этот контейнер должен быть панелью закладок, где закладками являются его потомки
            tabbed = TRUE;
            fill = 1; // отдаём панели закладок всё оставшееся по высоте место
            alignment = STRETCH; // и растягиваем её на всю ширину контейнера
            // добавляем контейнер с строками заказа как одну из закладок верхней панели
            MOVE BOX(d) {
                caption = 'Строки'; // задаем заголовок панели закладки
                // делаем, чтобы колонка с номером строки никогда не могла иметь фокус
                PROPERTY(index(d)) { focusable = FALSE; }
                GRID(d) {
                    // делаем, чтобы по умолчанию фокус при открытии формы устанавливался на таблицу строк
                    defaultComponent = TRUE;
                }
            }
            MOVE BOX(s) { // добавляем контейнер с итогами по sku как одну из закладок detailPane
                caption = 'Подбор';
            }
        }
    }
}

// разбиваем определение формы на две инструкции (вторую инструкцию можно перенести в другой модуль)
DESIGN order {
    // убираем из иерархии контейнер с кнопками печати и экспорта в xls, тем самым делая их невидимыми
    REMOVE TOOLBARLEFT;
}

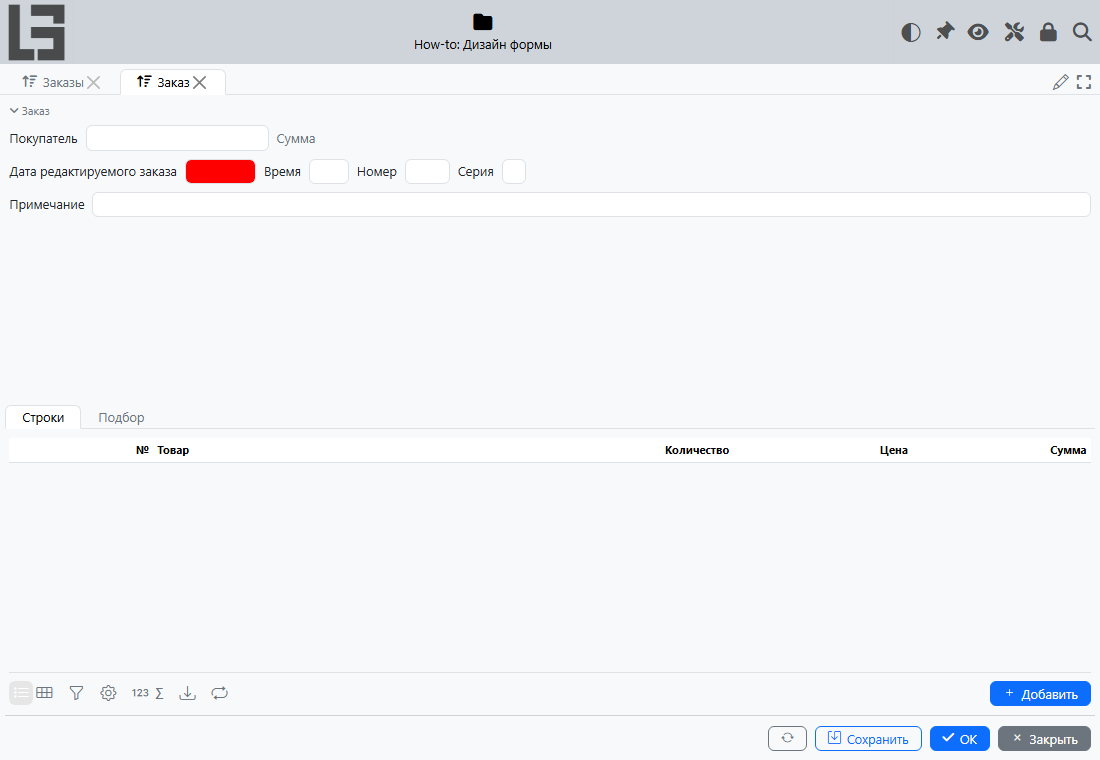

На выходе получаем следующую форму:
